Modell: LCV
Beschreibung

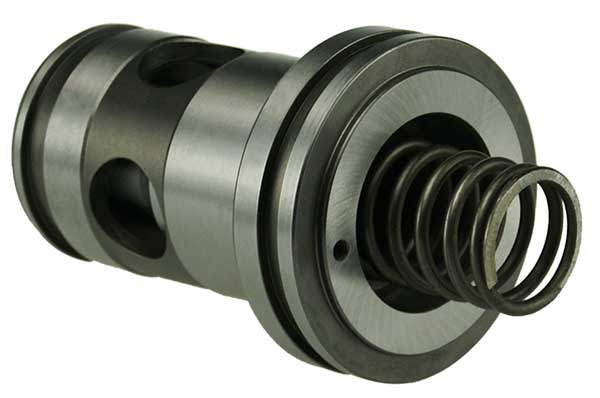

Das Tellerventil, auch bekannt als Kegelventil, Logikventil oder Pilzventil, hat zwei Rohrverbindungsöffnungen A und B und einen Steueranschluss C. Der obere Hohlraum ist mit dem Vorsteuerventil verbunden und kommuniziert mit dem Steuerölkreislauf.
Arbeitsprinzip
Unter dem Gesichtspunkt des Arbeitsprinzips ist es äquivalent zu einem hydraulischen Steuer-Einwegventil, wenn der Steueranschluss C mit dem Öltank verbunden ist, wird das Tellerventil geöffnet, die Ölanschlüsse A und B werden mitgeteilt Einander, so dass Sie das Konusventil öffnen oder schließen können, indem Sie das Steuerventil verwenden, um den Druck auf den Anschluss C zu entlasten oder zu erhöhen.
Das Logikventil kann mit dem Kleinstrom-Magnetventil in ein Wegeventil kombiniert werden. Es kann mit verschiedenen Vorsteuerventilen in verschiedene Druckregelventile kombiniert werden. Wenn der B-Hohlraum ein Rücklauföl-Hohlraum ist, wird das Ventil die Rolle des Überdruckventils spielen. Wenn der B-Hohlraum mit einem Zweig des Systems verbunden ist, dann wird das Ventil die Rolle des Sequenzventils spielen.
So kann man sehen, dass ein Kegelventil zusammen mit einem Magnetventil und einem Vorsteuerdruckventil sowie Maßnahmen zur Regelgeschwindigkeit die Rolle des Umschaltventils, des Druckventils und des Drosselventils im System spielen kann. Derzeit wird dieses Ventil in der Regel in der Hochdruck-, Hochstrom-oder Super-High-Flow-Hydraulik-System verwendet.
Anwendung
Das Pilzventil zeichnet sich durch hohen Druck, hohen Durchfluss, schnelles Ansprechverhalten, kompakte Bauweise und hohe Integration aus, die in Walzwerken, Spritzgießmaschinen und Werkzeugmaschinen weit verbreitet ist. Die steckbaren Montageteile sind direkt in der ISO montiert -Standard-Ventilbohrung, um Leckage-, Vibrations- und Geräuschprobleme in der Rohrleitung zu vermeiden.
Vorteile
1. Eine nach ISO-Norm bearbeitete Steuerventilabdeckung bietet Ihnen eine Vielzahl von Steuerventilen, die mit dem Logikkartuschenventil in Richtungs-, Durchfluss- oder Druckregelventil kombiniert werden können, um die geforderten Funktionen zu erfüllen.
2. Der bearbeitete Bohrungsdurchmesser des in die Ölplatine eingebetteten Tellerventilkörpers entspricht der Norm ISO 7368 (DIN 24342).
3. Der Kegelventilkern ist die Einweg-Ventilkolben-Typ-Ausführung, um so die interne Leckage auf die niedrigste zu reduzieren und damit den Energieabfall zu reduzieren. Mit geringem Druckverlust und geringer Kalorienproduktivität kann er die mechanische Effizienz verbessern.
4. Es reagiert fast viermal so schnell wie das Schieberventil, so dass das Öl sofort fließen kann, sobald der Ölfluss den Kolben wegdrückt. Während das Schieberventil hinter dem Ölfluss zurückbleibt.
5. Der Logikventilkörper wird in die Ölplatine eingebracht und trägt zu geringem Rauschen, geringen Vibrationen und einem stabilen mechanischen Betrieb bei. Seine Eigenschaften der Multifunktion vereinfachen die Nachfrage nach anderen Ventiltypen. Auch kann es verhindern, dass Ölleckage durch Pipeline-Installation verursacht wird. Es ist einfach zu installieren und kann die Kosten senken.
6. Kleine Größe und hoher Durchfluss. Es wird empfohlen, diese Serie von Produkten in der 100 l / min (25GPM) und höher System zu verwenden. Geltungsbereich: großformatige Werkzeugmaschinen, Biegemaschinen, Druckgussmaschinen, Kunststoffspritzgussmaschinen usw.
7. Das Mehrrichtungs-, Durchfluss- und Druckregelventil besteht aus steckbaren Montageteilen und Abdeckungen mit verschiedenen Regelkreisen
Hinweis
Sie sollten ein geeignetes Konusventil wählen, das auf dem erforderlichen Systemstrom basiert.
1. Zum Beispiel können Sie das Zwei-Wege-Patronenventil wählen, wenn der Durchfluss größer als oder gleich 200l / min ist, und wählen Sie ein Gewindepatronen-Logikventil, wenn der Durchfluss weniger als 20 l / min beträgt.
2. Die Patronenventilspule kann mit einem Schwanz und ohne Schwanz sein, wobei die mit einem Schwanz die Rolle von Puffer und Drosselspitze spielen kann.
3. Die Spule kann verschiedene Flächenverhältnisse haben und die Feder haben verschiedene Steifigkeit für Sie zu wählen, um verschiedene Öffnungsdrücke zu erreichen.
Parameter des Tellerventils
Beschreibung
Das Tellerventil, auch bekannt als Kegelventil, Logikventil oder Pilzventil, hat zwei Rohrverbindungsöffnungen A und B und einen Steueranschluss C. Der obere Hohlraum ist mit dem Vorsteuerventil verbunden und kommuniziert mit dem Steuerölkreislauf.
Unter dem Gesichtspunkt des Arbeitsprinzips ist es äquivalent zu einem hydraulischen Steuer-Einwegventil, wenn der Steueranschluss C mit dem Öltank verbunden ist, wird das Tellerventil geöffnet, die Ölanschlüsse A und B werden mitgeteilt Einander, so dass Sie das Konusventil öffnen oder schließen können, indem Sie das Steuerventil verwenden, um den Druck auf den Anschluss C zu entlasten oder zu erhöhen.
Das Logikventil kann mit dem Kleinstrom-Magnetventil in ein Wegeventil kombiniert werden. Es kann mit verschiedenen Vorsteuerventilen in verschiedene Druckregelventile kombiniert werden. Wenn der B-Hohlraum ein Rücklauföl-Hohlraum ist, wird das Ventil die Rolle des Überdruckventils spielen. Wenn der B-Hohlraum mit einem Zweig des Systems verbunden ist, dann wird das Ventil die Rolle des Sequenzventils spielen.
So kann man sehen, dass ein Kegelventil zusammen mit einem Magnetventil und einem Vorsteuerdruckventil sowie Maßnahmen zur Regelgeschwindigkeit die Rolle des Umschaltventils, des Druckventils und des Drosselventils im System spielen kann. Derzeit wird dieses Ventil in der Regel in der Hochdruck-, Hochstrom-oder Super-High-Flow-Hydraulik-System verwendet.
Das Pilzventil zeichnet sich durch hohen Druck, hohen Durchfluss, schnelles Ansprechverhalten, kompakte Bauweise und hohe Integration aus, die in Walzwerken, Spritzgießmaschinen und Werkzeugmaschinen weit verbreitet ist. Die steckbaren Montageteile sind direkt in der ISO montiert -Standard-Ventilbohrung, um Leckage-, Vibrations- und Geräuschprobleme in der Rohrleitung zu vermeiden.
1. Eine nach ISO-Norm bearbeitete Steuerventilabdeckung bietet Ihnen eine Vielzahl von Steuerventilen, die mit dem Logikkartuschenventil in Richtungs-, Durchfluss- oder Druckregelventil kombiniert werden können, um die geforderten Funktionen zu erfüllen.
2. Der bearbeitete Bohrungsdurchmesser des in die Ölplatine eingebetteten Tellerventilkörpers entspricht der Norm ISO 7368 (DIN 24342).
3. Der Kegelventilkern ist die Einweg-Ventilkolben-Typ-Ausführung, um so die interne Leckage auf die niedrigste zu reduzieren und damit den Energieabfall zu reduzieren. Mit geringem Druckverlust und geringer Kalorienproduktivität kann er die mechanische Effizienz verbessern.
4. Es reagiert fast viermal so schnell wie das Schieberventil, so dass das Öl sofort fließen kann, sobald der Ölfluss den Kolben wegdrückt. Während das Schieberventil hinter dem Ölfluss zurückbleibt.
5. Der Logikventilkörper wird in die Ölplatine eingebracht und trägt zu geringem Rauschen, geringen Vibrationen und einem stabilen mechanischen Betrieb bei. Seine Eigenschaften der Multifunktion vereinfachen die Nachfrage nach anderen Ventiltypen. Auch kann es verhindern, dass Ölleckage durch Pipeline-Installation verursacht wird. Es ist einfach zu installieren und kann die Kosten senken.
6. Kleine Größe und hoher Durchfluss. Es wird empfohlen, diese Serie von Produkten in der 100 l / min (25GPM) und höher System zu verwenden. Geltungsbereich: großformatige Werkzeugmaschinen, Biegemaschinen, Druckgussmaschinen, Kunststoffspritzgussmaschinen usw.
7. Das Mehrrichtungs-, Durchfluss- und Druckregelventil besteht aus steckbaren Montageteilen und Abdeckungen mit verschiedenen Regelkreisen
Sie sollten ein geeignetes Konusventil wählen, das auf dem erforderlichen Systemstrom basiert.
1. Zum Beispiel können Sie das Zwei-Wege-Patronenventil wählen, wenn der Durchfluss größer als oder gleich 200l / min ist, und wählen Sie ein Gewindepatronen-Logikventil, wenn der Durchfluss weniger als 20 l / min beträgt.
2. Die Patronenventilspule kann mit einem Schwanz und ohne Schwanz sein, wobei die mit einem Schwanz die Rolle von Puffer und Drosselspitze spielen kann.
3. Die Spule kann verschiedene Flächenverhältnisse haben und die Feder haben verschiedene Steifigkeit für Sie zu wählen, um verschiedene Öffnungsdrücke zu erreichen.
